典型零部件機械制圖實例-軸承座
發布時間:2022-05-23 11:11
[ 我要自學網原創 ]
發布人: 小劉2175
閱讀: 8323

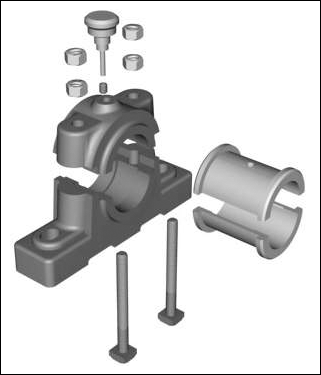

滑動軸承是支撐傳動軸的一個部件，軸在軸瓦內旋轉。軸瓦由上、下兩塊組成，分別嵌在軸承蓋和軸承座上，座和蓋用一對螺栓和螺母連接在一起。為了可以用加墊片的方法來調整軸瓦和軸配合的松緊，軸承座和軸承蓋之間應留有一定的間隙。下圖為滑動軸承的分解軸測圖。
滑動軸承的拆卸次序可以這樣進行：（1）擰下油杯；（2）用扳手分別擰下兩組螺栓連接的螺母，取出螺栓，此時蓋和座即分開；（3）從蓋上取出上軸瓦，從座上取出下軸瓦。拆卸完畢。
注意：裝在軸承蓋中的軸襯固定套屬過盈配合，應該不拆。
注意：裝在軸承蓋中的軸襯固定套屬過盈配合，應該不拆。
