零件圖是表達單個零件形狀、大小和特征的圖樣，也是在制造和檢驗機器零件時所用的圖樣，又稱零件工作圖。在生產過程中，根據零件圖樣和圖樣的技術要求進行生產準備、加工制造及檢驗，它是指導零件生產的重要技術文件。
為了滿足生產需要，一張完整的零件圖應包括下列基本內容：
一組視圖
要綜合運用視圖、剖視、剖面及其它規定和簡化畫法，選擇能把零件的內、外結構形狀表達清楚的一組視圖。
完整的尺寸
用以確定零件各部分的大小和位置。零件圖上應注出加工完成和檢驗零件是否合格所需的全部尺寸。
標題欄
說明零件的名稱、材料、數量、日期、圖的編號、比例以及描繪、審核人員簽字等。根據國家標準，有固定形式及尺寸，制圖時應按標準繪制。
技術要求
用一些規定的符號、數字、字母和文字注解，簡明、準確地給出零件在使用、制造和檢驗時應達到的一些技術要求（包括表面粗糙度、尺寸公差、形狀和位置公差、表面處理和材料處理等要求）。
零件圖的技術要求是指制造和檢驗該零件時應達到的質量要求。
技術要求主要包含以下內容：
(1)零件的材料及毛坯要求。
(2)零件的表面粗糙度要求。
(3)零件的尺寸公差、形狀和位置公差。
(4)零件的熱處理、涂鍍、修飾、噴漆等要求。
(5)零件的檢測、驗收、包裝等要求。
這些內容有的按規定符號或代號標注在圖上，有的用文字注寫在圖樣的右下方。
一、軸套類零件

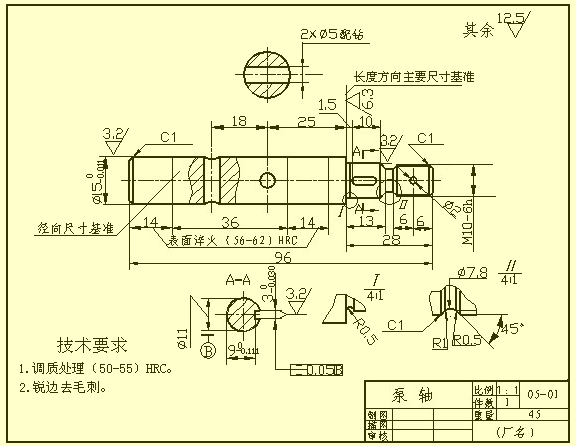

這類零件一般有軸、襯套等零件，在視圖表達時，只要畫出一個基本視圖再加上適當?shù)臄嗝鎴D和尺寸標注，就可以把它的主要形狀特征以及局部結構表達出來了。為了便于加工時看圖，軸線一般按水平放置進行投影，最好選擇軸線為側垂線的位置。
在標注軸套類零件的尺寸時，常以它的軸線作為徑向尺寸基準。由此注出圖中所示的Ф14 、Ф11（<">見A-A斷面等。這樣就把設計上的要求和加工時的工藝基準（軸類零件在車床上加工時，兩端用頂針頂住軸的中心孔）統一起來了。而長度方向的基準常選用重要的端面、接觸面（軸肩）或加工面等。
2、盤蓋類零件
這類零件的基本形狀是扁平的盤狀，一般有端蓋、閥蓋、齒輪等零件，它們的主要結構大體上有回轉體，通常還帶有各種形狀的凸緣、均布的圓孔和肋等局部結構。在視圖選擇時，一般選擇過對稱面或回轉軸線的剖視圖作主視圖，同時還需增加適當?shù)钠渌晥D（如左視圖、右視圖或俯視圖）把零件的外形和均布結構表達出來。如圖中所示就增加了一個左視圖，以表達帶圓角的方形凸緣和四個均布的通孔。
3、叉架類零件

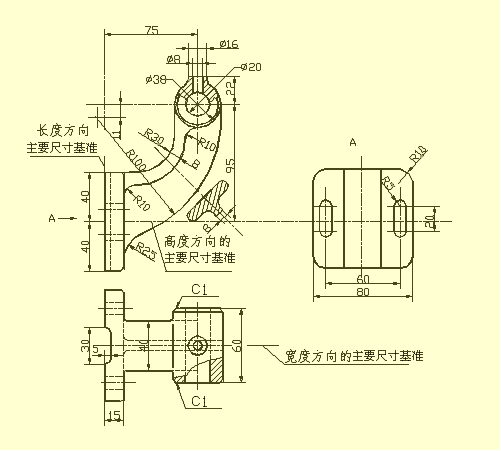

這類零件一般有撥叉、連桿、支座等零件。由于它們的加工位置多變，在選擇主視圖時，主要考慮工作位置和形狀特征。對其它視圖的選擇，常常需要兩個或兩個以上的基本視圖，并且還要用適當?shù)木植恳晥D、斷面圖等表達方法來表達零件的局部結構。踏腳座零件圖中所示視圖選擇表達方案精練、清晰對于表達軸承和肋的寬度來說，右視圖是沒有必要的，而對于T字形肋，采用剖面比較合適。
