“滑動驗證”
此案例里的一些重點如下：
1、 動態面板的運用
2、 動態面板寬度和內部元件的關系理解
3、 動態面板“拖動”交互動作的運用
4、 動態獲取數值及動態計算的運用
5、 添加動作時，組合條件的運用
好了，不廢話了，進入正題，開始畫這個原型了
一、準備工作
1、拖入矩形

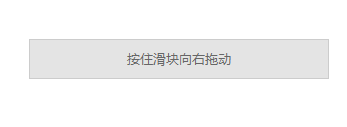

畫一個驗證完成前的背景，300×40（尺寸可根據你的喜好需求自行調整），輸入文字，調整到適合的樣式，起個便于識別的名稱（背景）
2、復制你剛剛畫的背景

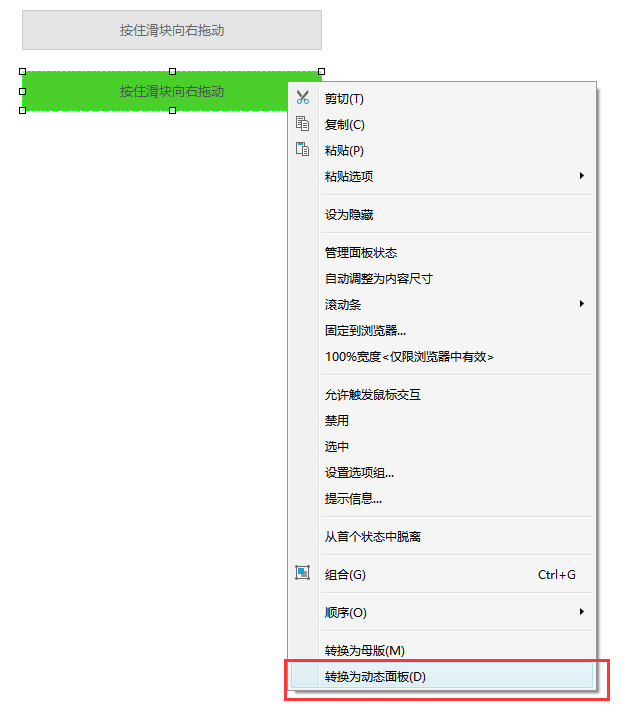

改名為“狀態背景”，這個是驗證完成后的背景；調整完樣式以后，將它轉換為動態面板，名稱就叫（狀態層）
3、對齊剛剛的兩個原件
動態面板背景一定要在你第一個背景的上層，然后將動態面板的尺寸調整為40×40
4、拖入矩形畫操作用的滑塊
40×40，找兩個圖標，雙箭頭和完成以后的對號（此處你可以用官方庫的圖標），將圖標分別寫上名稱（雙箭頭、完成），圖標調整到合適尺寸后與矩形上下左右居中對齊，然后選中完成圖標，設置為隱藏；然后將滑塊和圖標編組后轉換為動態面板，寫上名稱（按住拖動）
將剛剛畫的“按住拖動”原件對齊到背景的左側

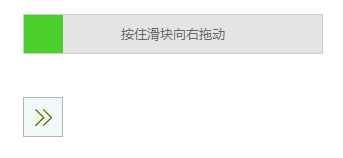

好了，所有圖層都畫完了，如下；接下來我們添加交互動作。
二、交互動作
這里，我們所有的交互動作，都添加在“按住拖動”原件上，此處需要仔細越多理解

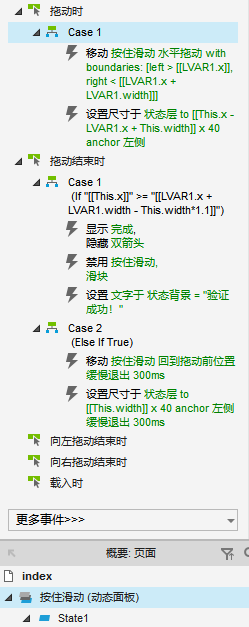

先看下所有動作
1、 添加“拖動時”動作
【動作1】

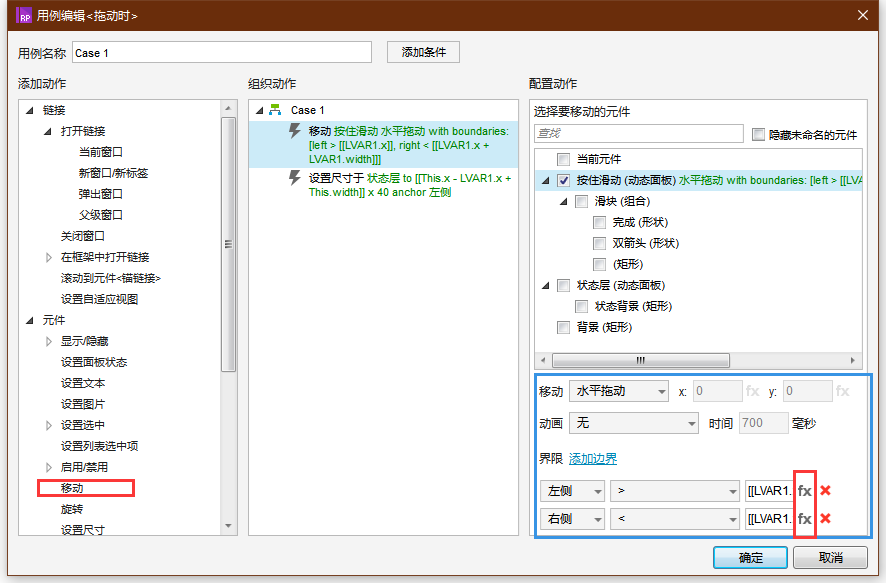

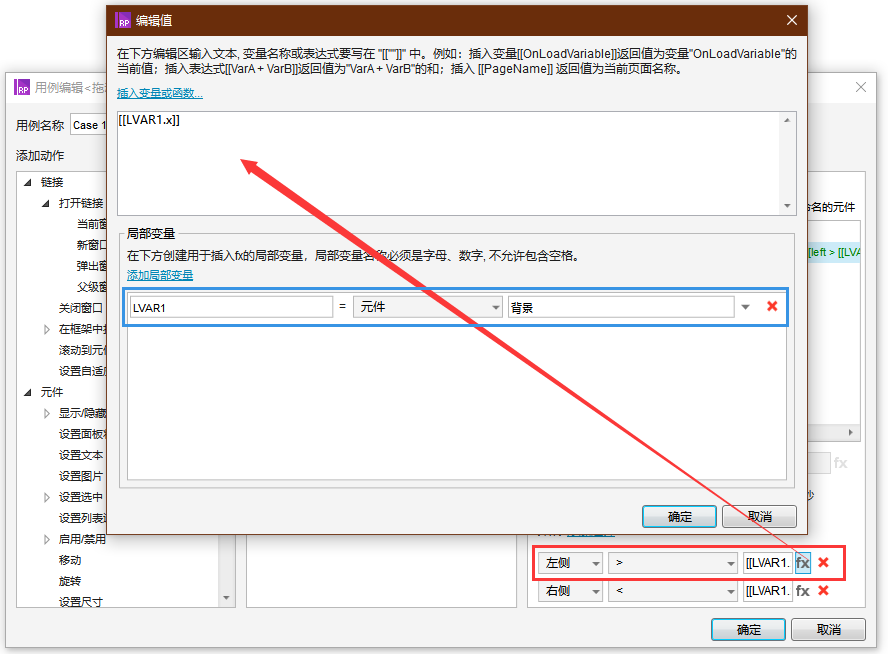

移動“按住拖動”，水平拖動，動畫“無”，添加界限“左側”大于原件“背景”的x邊距，“右側”小于原件“背景”的x邊距加寬度
【動作2】

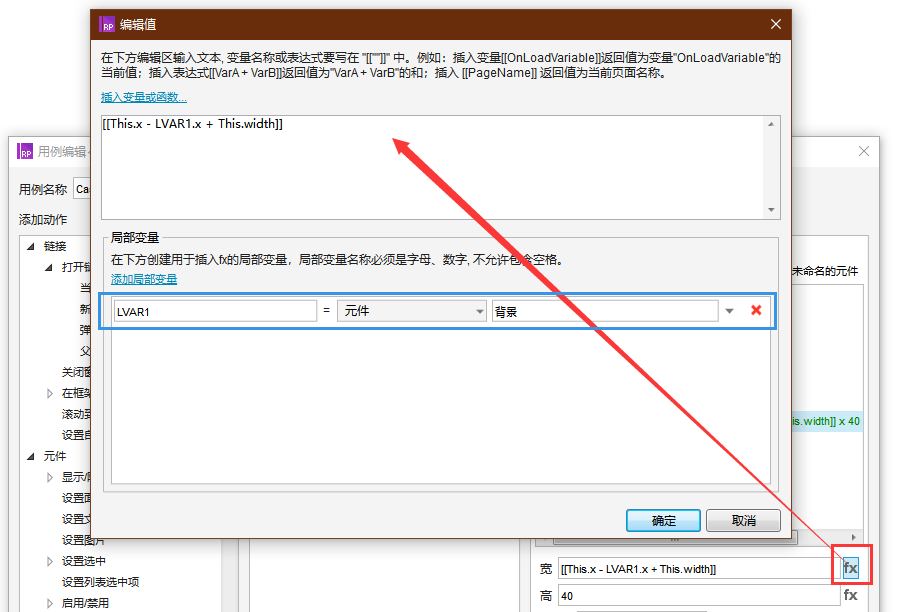

設置尺寸“狀態層”，寬度“運算公式”原件“This”（當前按住拖動）的x邊距 減去 原件“背景”的x邊距 + 原件“This”的寬度，高度不變
Ok，做完以上動作就可以試一下效果了，已經可以拖動了
但是沒有完成的效果，不急不急，接著來
2、 添加“拖動結束時”動作
這里會有兩組動作，一組需要輸入條件
2.1、用例組1，條件如下

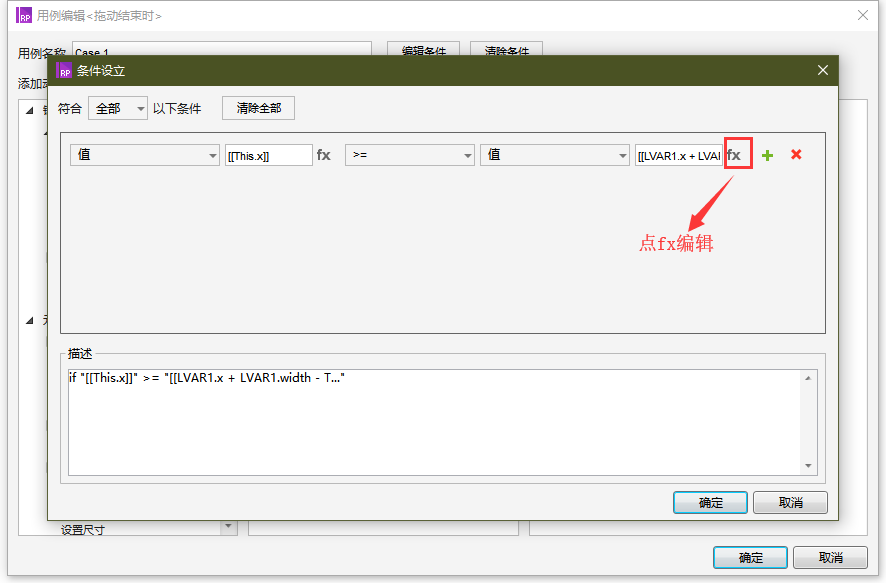

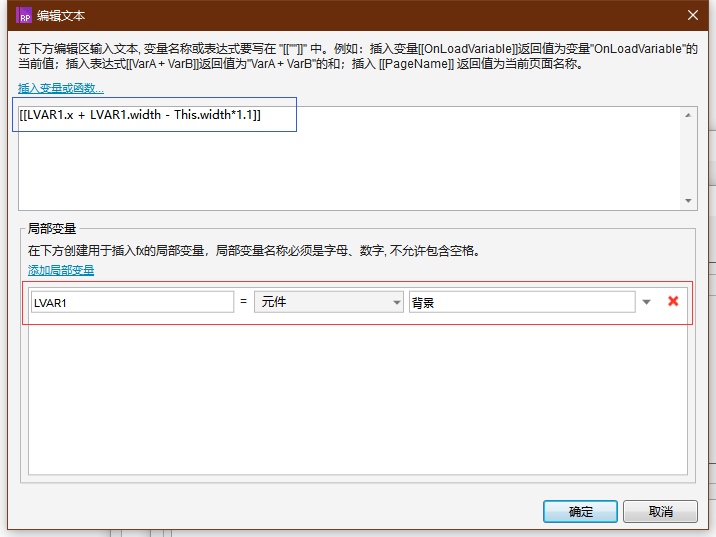

如果原件“This”的x邊距 大于等于 原件“背景”的x邊距加寬度減去原件“This”的1.1倍寬度（1.1倍是為了冗余出一些距離，便于手動時觸發）則運行
【動作1】
顯示“完成”圖標，隱藏“雙箭頭”圖標

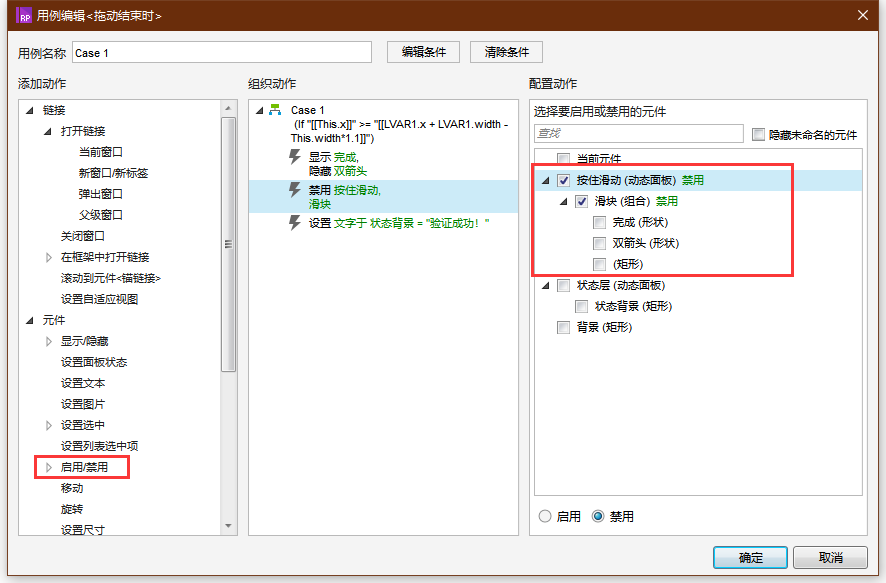

【動作2】
禁用“按住滑動”和“滑塊”，驗證完畢了，就禁止再操作滑塊了

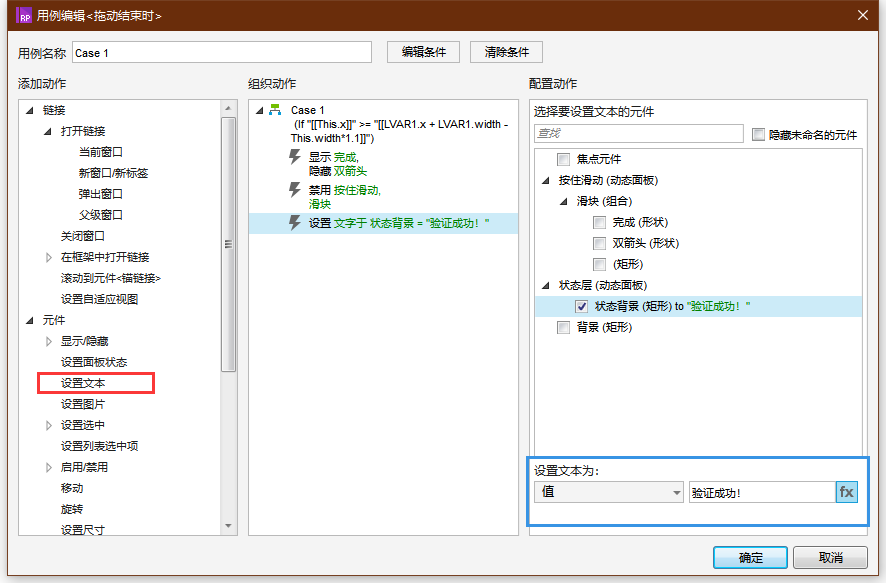

【動作3】
設置文本“狀態背景”為“驗證成功”
2.2、用例組2
不滿足用例組1條件時運行

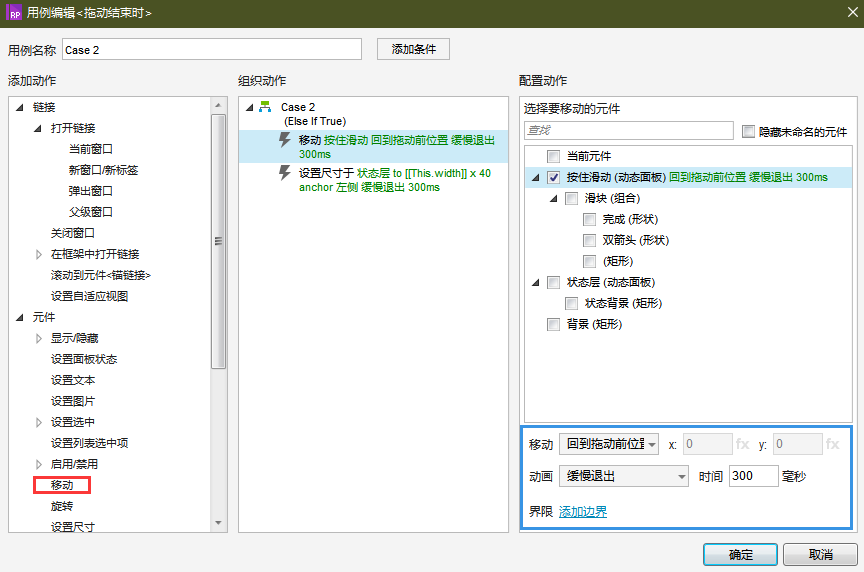

【動作1】
移動“按住滑動”，回到拖動前位置
【動作2】
設置尺寸“狀態層”，寬度為原件“This”寬度，高度不變

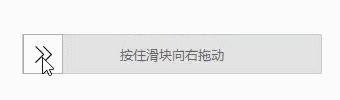

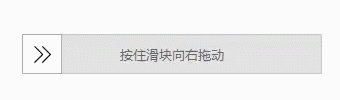

三、最終效果
